一、SH/T0811 標準核心內容解讀

SH/T0811 是我國石油化工行業針對絕緣油氧化安定性的專用檢測標準，歷經 2010 版與 2023 版更新，現行最新版本為NB/SH/T 0811-2023《絕緣油氧化安定性測定法》，其核心規范圍繞試驗原理、條件與評估體系展開，具體如下：

（一）標準適用范圍

相較于側重礦物絕緣油的舊版（2010 版僅適用于未使用過的烴類絕緣油），2023 版標準顯著擴大了適用范圍，涵蓋未使用過的、加或未加抑制劑的礦物絕緣油和非礦物絕緣油，可滿足電力設備用新型絕緣油的檢測需求，適配性更強。

（二）試驗原理與核心條件

該標準采用加速氧化試驗法，核心原理是在銅催化劑作用下，通過恒速通入空氣加速絕緣油氧化，模擬油品在設備運行中的老化過程，最終通過檢測氧化產物評價安定性。試驗條件的嚴格規定是標準的核心，具體參數如下表所示：

（三）結果評估指標

標準通過三項關鍵指標量化氧化安定性，具體檢測方法均有明確規范：

1.揮發性酸值：采用含酚酞的水溶液吸收氧化產生的揮發性酸，通過氫氧化鉀乙醇溶液滴定計算，單位為 mgKOH/g；

2.油溶性酸值：直接滴定氧化后油樣中的酸性物質，反映油品本身的酸化程度；

3.沉淀物含量：通過石油醚稀釋油樣后過濾、干燥稱重，評估氧化生成的不溶性雜質含量，這些雜質會影響設備絕緣性能。

若需測定油品誘導期（氧化反應劇烈發生的起始時間），則需持續試驗至揮發性酸值明顯超過 0.1mgKOH/g。

二、SH/T0811 專用測定儀技術解析

適配 SH/T0811 標準的絕緣油氧化安定性測定儀（常稱為變壓器油氧化安定性測定儀），其結構設計與技術參數完全依據標準要求定制，確保試驗條件的精準可控。

（一）核心結構組成

儀器主要由加熱控溫系統、氣體供給與調節系統、反應與檢測輔助系統三部分構成，各部件與標準要求高度匹配：

1.加熱控溫系統：采用自動控溫的鋁合金加熱器或油浴加熱器，搭配 GB/T 514 標準要求的溫度計，通過 PID 控溫技術實現 120℃±0.5℃的精準溫控，避免溫度波動影響氧化速率。部分高端儀器溫度范圍可擴展至 25℃~150℃，適配多標準檢測需求。

2.氣體處理系統：集成空氣壓縮機、濃硫酸干燥瓶、堿石灰凈化塔及精密流量計，先去除空氣中的水分和雜質，再通過皂泡流量計校準流速至 0.15L/h±0.015L/h，完全符合標準對氣體純度與流速的要求。

3.反應與檢測組件：配備硼硅酸鹽玻璃氧化管（帶 φ24/29 磨口接頭）、吸收管及過濾裝置。氧化管可容納 25g 油樣與銅線圈，吸收管用于收集揮發性酸，過濾裝置則用于沉淀物的分離與稱重。

（二）關鍵技術參數與性能特點

適配標準的測定儀需滿足以下核心技術參數，同時具備智能化功能提升實用性：

（三）典型儀器型號與適配性

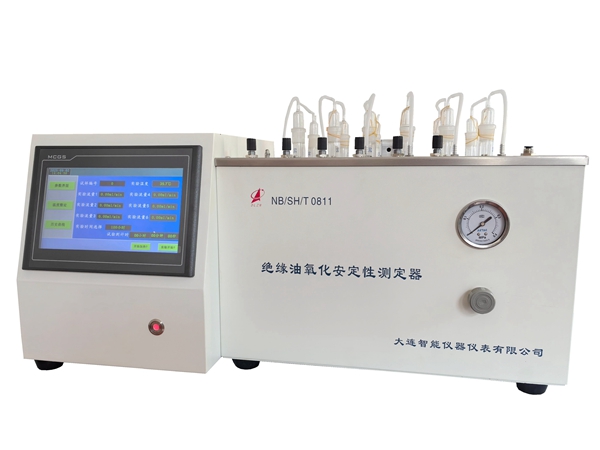

大連智能儀器儀表有限公司生產的DZY-035C 絕緣油氧化安定性測定器完全滿足SH/T0811 標準要求。

性能特點：

●本儀器由PLC與10寸觸摸屏組合控制，良好的人機對話，自動化程度高。

●儀器自動控制試驗油樣溫度，采用精密電子流量傳感器，流量控制精準穩定，觸摸屏實時顯示試驗參數和工作狀態。

●儀器可設定總實驗時間，計時結束，試驗自動停止。

●金屬浴加熱，環保節能，帶溫度過熱保護裝置。

技術參數：

●電源：AC220V±10％ 50Hz

●整機功率：2.2KW

●溫度控制：120±0.5℃

●試驗孔數：6孔

●流量控制：0.150L/h±0.015L/h

●試驗時間：0-2000h

●環境溫度：23℃±3℃

●環境濕度：< 85%

●外形尺寸：820*500*400mm（長*寬*高）

三、儀器操作流程與標準規范的一致性

測定儀的操作流程嚴格遵循 SH/T0811 標準的試驗步驟，核心環節如下：

1. 前期準備：將氧化管、吸收管在 105℃烘箱中干燥 3h 以上，銅線圈用碳化硅砂布打磨后經正庚烷清洗，確保無雜質污染；

2. 樣品裝填：稱量 25g±0.1g 過濾后的油樣裝入氧化管，放入銅線圈，連接磨口通氣管與吸收管（內裝 25mL 含酚酞的蒸餾水）；

3. 設備調試：開啟加熱至 120℃并穩定 30min，調節空氣流量至 0.15L/h，檢查氣密性（避免漏氣影響流量穩定）；

4. 氧化過程：維持設定條件持續試驗，每日檢查溫度與流量，如需測誘導期則定期滴定揮發性酸；

5. 結果檢測：試驗結束后，分別測定揮發性酸值、油溶性酸值及沉淀物含量，按標準公式計算結果。

四、標準與儀器的應用場景及注意事項

（一）核心應用領域

1.電力公司：用于新購變壓器油的入場檢驗及庫存油品的質量抽檢，確保設備投用前油品合格；

2.石油化工企業：在絕緣油生產過程中進行質量控制，尤其是含抑制劑油品的配方優化（需通過延長試驗時間驗證效果）；

3.檢測機構：作為絕緣油性能評價的核心設備，承接第三方檢測業務，覆蓋礦物油與非礦物油檢測需求。

（二）關鍵注意事項

1.催化劑制備：銅線圈表面積必須精準控制，打磨后需立即使用，避免暴露空氣中氧化影響催化效果；

2.氣體凈化：空氣需經濃硫酸干燥和堿石灰凈化，否則水分與二氧化碳會干擾酸值測定結果；

3.沉淀物清洗：過濾沉淀物時需用石油醚反復沖洗，直至濾液無油跡，確保稱重準確性；

4.儀器校準：每季度需用標準流量計校準氣體流速，每年校準溫控系統，確保符合 ±0.5℃精度要求。
